1. 相关结构体

1.1. 进程相关结构体：_EPROCESS

每个Windows进程在0环都有一个对应的结构体_EPROCESS，这个结构体包含了进程所有重要的信息。

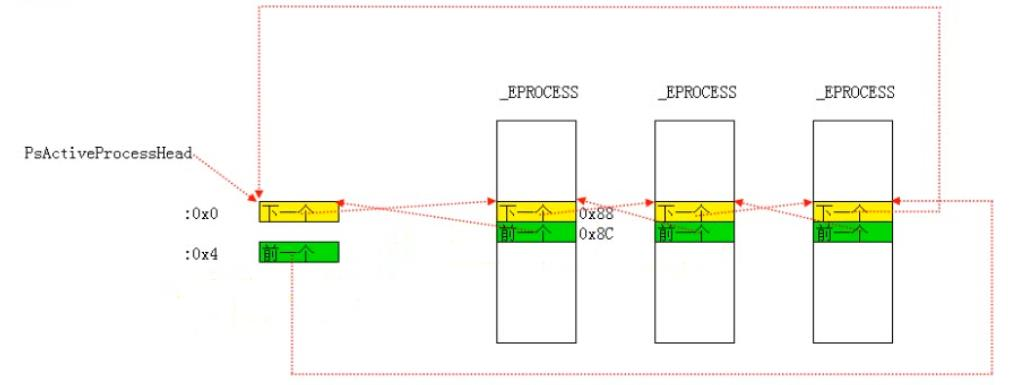

1.1.1. 进程链表示意图

alt text

1.2. 线程相关结构体：_ETHREAD

每个Windows线程在0环都有一个对应的结构体_ETHREAD，这个结构体包含了线程所有重要的信息。

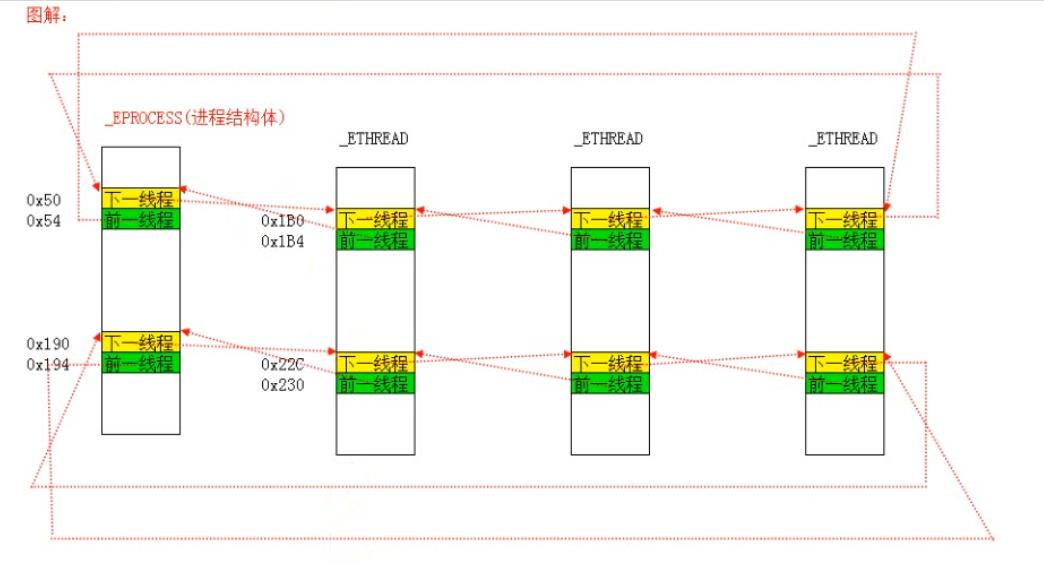

1.2.1. 连接一个进程所有线程的双向链表示意图

alt text

即使线程断链，线程仍然可以得到执行，因为调度线程不依靠这个链表。

1.3. CPU相关结构体：_KPCR

每个CPU在0环都有一个对应的结构体_KPCR，这个结构体包含了CPU本身要用的一些重要数据如GDT、IDT、线程相关信息。

2. 线程状态与等待、调度链表

2.1. 线程状态与对应链表

  • 等待：存储在等待链表中（共有1个等待链表），线程调用了Sleep或者WaitForSingleObject等函数时，会进入等待状态
  • 就绪：存储在就绪链表中（共有32个等待链表，分别对应线程优先级0-31，0最低，31最高，默认优先级一般是8，改变优先级就是脱链再挂链的过程）
  • 运行：存储在_KPCR中

这些链表都使用了_KTHREAD的0x060这个偏移，所以一个线程只能同时属于其中一个链表

2.2. 版本差异

  • WinXP中，无论有几个CPU，等待链表和调度链表只有一套，也就是1个等待链表+32个调度链表
  • Win7中，无论有几个CPU，等待链表和调度链表只有一套，也就是1个等待链表+32个调度链表（64位中是64个调度链表）
  • 服务器版本（比如Win2003）中，等待链表整个系统只有一套，但是调度链表是有几个CPU就有几套调度链表

3. 线程切换

3.1. 线程切换原理

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
//模拟线程切换的代码
//实际上，线程切换的过程本质上就是堆栈切换的过程
#include "stdio.h"
#include <windows.h>

#define GMTHREADSTACKSIZE 0x80000     //定义线程栈的大小
#define MAXGMTHREAD 100   //支持的最大线程数

//线程信息结构体
typedef struct
{
	char* name;						//线程名
	int Flags;						//线程状态
	int SleepMillsecondDot;			//休眠时间

	void* initialStack;				//线程堆栈起始位置
	void* StackLimit;				//线程堆栈界限
	void* KernelStack;				//线程堆栈当前位置，也就是ESP

	void* lpParameter;				//线程函数的参数
	void(*func)(void* lpParameter);	//线程函数
}GMThread_t;

GMThread_t GMThreadList[MAXGMTHREAD] = { NULL, 0 };   //线程的列表
int CurrentThreadIndex = 0;  //当前线程的索引

//线程状态的标志
enum FLAGS
{
	GMTHREAD_CREATE = 0x1,
	GMTHREAD_READY = 0x2,
	GMTHREAD_SLEEP = 0x4,
	GMTHREAD_EXIT = 0x8,
};

//真正实现线程切换的函数
__declspec(naked) void SwitchContext(GMThread_t* SrcGMThreadp, GMThread_t* DstGMThreadp)
{
	__asm {
		//提升堆栈
		push ebp
			mov ebp, esp
			//保存现场
			push edi
			push esi
			push ebx
			push ecx
			push edx
			push eax
			//esi、edi指向
			mov esi, SrcGMThreadp
			mov edi, DstGMThreadp
			mov[esi + GMThread_t.KernelStack], esp;   把esp保存到kernelstack
			//经典线程切换，另外一个线程复活
			mov esp, [edi + GMThread_t.KernelStack]; 修改esp为目标线程的kernelstack

			pop eax
			pop edx
			pop ecx
			pop ebx
			pop esi
			pop edi
			pop ebp
			ret
	}
}

//调度
void Scheduling(void)
{
	int i;
	int TickCount;
	GMThread_t* SrcGMThreadp;
	GMThread_t* DstGMThreadp;
	TickCount = GetTickCount();     //获取当前tickcount
	SrcGMThreadp = &GMThreadList[CurrentThreadIndex];     //当前线程
	DstGMThreadp = &GMThreadList[0];    //目标线程暂时指向0

	for (i = 1; GMThreadList[i].name; i++) {     //遍历线程
		if (GMThreadList[i].Flags & GMTHREAD_SLEEP) {     //如果是休眠状态的线程
			if (TickCount > GMThreadList[i].SleepMillsecondDot) {       //如果当前tickcount大于唤醒时间，修改状态为就绪
				GMThreadList[i].Flags = GMTHREAD_READY;
			}
		}
		if (GMThreadList[i].Flags & GMTHREAD_READY) {      //如果是就绪状态的线程
			DstGMThreadp = &GMThreadList[i];        //修改目标线程指向就绪状态
			break;
		}
	}

	CurrentThreadIndex = DstGMThreadp - GMThreadList;    //获取目标线程索引（当前-0）
	SwitchContext(SrcGMThreadp, DstGMThreadp);      //切换线程
	return;
}

//启动线程的函数
void GMThreadStartup(GMThread_t* GMThreadp)
{
	GMThreadp->func(GMThreadp->lpParameter);    //调用线程函数，阻塞
	GMThreadp->Flags = GMTHREAD_EXIT;           //标志位修改为退出
	Scheduling();

	return;
}

//空闲线程的函数
void IdleGMThread(void* lpParameter)
{
	printf("IdleGMThread---------------\n");
	Scheduling();
	return;
}

//模拟压栈操作
void PushStack(unsigned int** Stackpp, unsigned int v)
{
	*Stackpp -= 1;
	**Stackpp = v;

	return;
}

//初始化线程
void initGMThread(GMThread_t* GMThreadp, char* name, void(*func)(void* lpParameter), void* lpParameter)
{
	unsigned char* StackPages;
	unsigned int* StackDWordParam;
	GMThreadp->Flags = GMTHREAD_CREATE;    //创建状态
	GMThreadp->name = name;
	GMThreadp->func = func;
	GMThreadp->lpParameter = lpParameter;
	StackPages = (unsigned char*)VirtualAlloc(NULL, GMTHREADSTACKSIZE, MEM_COMMIT, PAGE_READWRITE);   //申请一片栈空间
	ZeroMemory(StackPages, GMTHREADSTACKSIZE);    //初始化栈空间为0
	GMThreadp->initialStack = StackPages + GMTHREADSTACKSIZE;     //获取栈的初始位置
	StackDWordParam = (unsigned int*)GMThreadp->initialStack;     //获取栈指针
	//入栈
	PushStack(&StackDWordParam, (unsigned int)GMThreadp);         //压入结构体指针，充当启动线程的函数GMThreadStartup函数的参数
	PushStack(&StackDWordParam, (unsigned int)0);                 //压入0，充当启动线程的函数GMThreadStartup函数的返回地址
	PushStack(&StackDWordParam, (unsigned int)GMThreadStartup);   //压入启动线程的函数
	PushStack(&StackDWordParam, (unsigned int)5);                 //压入其它寄存器
	PushStack(&StackDWordParam, (unsigned int)7);
	PushStack(&StackDWordParam, (unsigned int)6);
	PushStack(&StackDWordParam, (unsigned int)3);
	PushStack(&StackDWordParam, (unsigned int)2);
	PushStack(&StackDWordParam, (unsigned int)1);
	PushStack(&StackDWordParam, (unsigned int)0);
	//当前线程的栈顶
	GMThreadp->KernelStack = StackDWordParam;
	GMThreadp->Flags = GMTHREAD_READY;          //就绪状态
	return;
}

//注册线程
int RegisterGMThread(char* name, void(*func)(void*lpParameter), void* lpParameter)
{
	int i;
	for (i = 1; GMThreadList[i].name; i++) {       //查找线程列表中是否有同名线程
		if (0 == _stricmp(GMThreadList[i].name, name)) {       //如果有同名线程，则定位到该线程，否则定位到下一个空位
			break;
		}
	}
	initGMThread(&GMThreadList[i], name, func, lpParameter);    //初始化线程

	return (i & 0x55AA0000);
}

//线程函数中调用的函数
void GMSleep(int MilliSeconds)
{
	GMThread_t* GMThreadp;
	GMThreadp = &GMThreadList[CurrentThreadIndex];    //获取当前线程结构体指针
	if (GMThreadp->Flags != 0) {         //处于正常状态
		GMThreadp->Flags = GMTHREAD_SLEEP;           //进入休眠状态
		GMThreadp->SleepMillsecondDot = GetTickCount() + MilliSeconds;      //设置唤醒时间
	}

	Scheduling();    //调度其它线程
	return;
}

void Thread1(void*) {
	while (1){
		printf("Thread11111111111111111111111111111111111111111111111111111\n");
		GMSleep(500);
	}
}
void Thread2(void*) {
	while (1) {
		printf("Thread2222222222222222222222222222222222\n");
		GMSleep(200);
	}
}

void Thread3(void*) {
	while (1) {
		printf("Thread3333333333333333333\n");
		GMSleep(10);
	}
}

void Thread4(void*) {
	while (1) {
		printf("Thread444\n");
		GMSleep(1000);
	}
}


int main()
{
	RegisterGMThread("Thread1", Thread1, NULL);
	RegisterGMThread("Thread2", Thread2, NULL);
	RegisterGMThread("Thread3", Thread3, NULL);
	RegisterGMThread("Thread4", Thread4, NULL);

	while (true) {
		Sleep(5);
		Scheduling();
	}

	return 0;
}

3.2. 什么时候进行线程切换：线程切换的时机

3.2.1. 调用API时的线程切换

Windows中的绝大多数API都会调用KiSwapThread->kiSwapContext->SwapContext函数导致线程切换，也就是说，只要调用Windows API，基本就会导致线程切换

3.2.2. 时钟中断时的线程切换

Windows系列操作系统的时钟中断时间间隔是10-20ms（可以通过函数GetSystemTimeAdjustment来查看）。当一个新的线程开始执行时，初始化程序会给_KTHREAD.Quantum赋初始值（决定于_KPROCESS.ThreadQuantum），每次时钟中断时，系统会调用KeUpdateRunTime函数将该值减去3，如果减到0，则将KPCR.PrcbData.QuantumEnd的值设置为非0。在时钟中断的最后时刻，系统会调用KiDispatchInterrupt函数判断KPCR.PrcbData.QuantumEnd是否为0，如果不是则调用KiQuantumEnd来重新设置时间片、找到要切换运行的线程，之后调用SwapContext来切换线程。另外，如果KPCR.PrcbData.QuantumEnd为0但是当前线程存在备用线程（KPCR.PrcbData.NextThread值不为空），KiDispatchInterrupt函数也会调用SwapContext来切换线程。

3.2.3. 如何一直占据CPU

如果一个线程不调用API，在代码中屏蔽时钟中断（CLI指令或者popfd来设置IF位为0，只能在0环设置），并且确保不会出现异常，那么当前线程将永久占有该CPU。所以抢占式调度是一个错误的说法，线程只能是主动切换即线程主动让出CPU

3.3. 线程切换的步骤

3.3.1. 线程的内核堆栈

每个线程都有一个内核堆栈，通过_KTHREAD.InitialStack、_KTHREAD.KernelStack、_KTHREAD.StackLimit来界定。线程的内核堆栈从高地址开始，前0x210个字节存储的是浮点寄存器的值，之后是_Trap_Frame结构体。线程调用API进入0环时，中断门调用通过TSS.ESP0得到0环堆栈，快速调用通过MSR获取一个临时0环堆栈，之后仍然会通过TSS.ESP0获取真正的0环堆栈。

3.3.2. 填充TSS

  • 切换线程后，会保存当前线程堆栈至TSS.esp0，用于之后线程进入内核的时候获取内核堆栈
  • 获取新线程页目录表基址，填充到TSS，并切换至cr3寄存器
  • 获取新线程IO权限位图（_KTHREAD.Iopl），填充到TSS->I/O Map Base Address

3.3.3. 修改FS段描述符

线程切换的时候，会修改FS段选择子对应的段描述符里面的基地址，从而实现无需修改FS段选择子，但是切换了TEB（切换了线程）

3.4. 找到要运行的线程：调度算法

Windows通过函数KiFindReadyThread来找到下一个应该运行的线程，查找方式为按照优先级别从高到低进行查找，找到就停止

3.4.1. _KiReadySummary

为了提高查找就绪线程的效率，Windows设计了一个32位变量_KiReadySummary，该变量每个比特位对应一个相应优先级的调度链表。当向某个调度链表中挂入或者摘除线程后，会判断调度链表是否为空（判断KiDispatcherReadyListHead中的双向链表，如果头指针和尾指针相同且等于当前地址，则为空，如果头指针和尾指针相同但是不等于当前地址，则调度链表中存在一个线程），如果是则置该变量对应比特位为0，不是则置1

3.4.2. 多核调度

多个CPU时，会随机寻找KiDispatcherReadyListHead指向的数组中的线程，线程可以绑定某个CPU（setThreadAffinityMask）

3.4.3. 如果没有就绪线程怎么办：空闲线程

当CPU发现没有就绪线程的时候，会调度空闲线程（_KPCR.PrcbData.IdleThread指向的线程）

4. 进程与进程挂靠

4.1. 进程与线程的关系

一个进程可以包含多个线程、一个进程至少含有一个线程。进程通过_KPROCESS.DirectoryTableBase为线程提供CR3的值，提供线程所能访问的内存空间

4.2. _KTHREAD.ApcState.Process和_ETHREAD.ThreadsProcess

  • _ETHREAD.ThreadsProcess的值为创建线程的进程
  • _KTHREAD.ApcState.Process指示哪个进程在为线程提供CR3的值，一般情况下，这个值和_ETHREAD.ThreadsProcess相同

4.3. 进程切换的本质

线程切换的时候，会比较新旧线程的_KTHREAD.ApcState.Process是否为同一个，如果不是同一个，会切换CR3为新线程所属进程的_KPROCESS.DirectoryTableBase，进程切换的本质就是切换CR3

4.4. 进程挂靠

切换CR3，从此该线程读写的均为其它进程的内存空间，称为进程挂靠。进程挂靠使得线程可以突破限制，访问别的进程的内存空间。NtReadVirtualMemory函数在读取其他进程的内存空间的时候，就是采取的进程挂靠的方式（KiAttachProcess函数实现进程挂靠）

4.5. 进程挂靠的步骤

  • 修改_KTHREAD.ApcState.Process（这一步必须执行，不然一旦产生线程切换，由于在线程切换的时候会依据_KTHREAD.ApcState.Process来修改CR3，所以会出现错误，除非通过屏蔽中断+避免异常+不调用产生线程切换的API的形式来避免线程切换）
  • 修改CR3的值

4.6. 跨进程读写内存的步骤

  • 读内存
    • 切换CR3到目标进程（进程挂靠）
    • 读内存，并保存到高2G地址中的暂存区（高2G中该暂存区对两个进程来说映射相同，这样才能保证在切换CR3回到本进程的时候，实际地址不变，内容不变）
    • 切换CR3回到本进程
    • 将暂存区中的数据复制到缓冲区
  • 写内存
    • 将缓冲区中的数据复制到高2G地址中的暂存区
    • 切换CR3到目标进程（进程挂靠）
    • 将暂存区中的数据写入内存
    • 切换CR3回到本进程
