1. 概述

1.1. 异常与调试的关联

异常与调试是紧密相连的，异常是调试的基础。软件调试、反调试、调试器都与异常息息相关。

1.2. 参考资料

微软工程师Matt Pietrek所发表的《A Crash Course on the Depths of Win32™ Structured Exception Handling》。

1.3. 异常处理机制

当一个线程出现错误时，操作系统调用用户定义的一个回调函数，用以修复错误或者进行其它任何事情，并返回一个值来告诉操作系统下一步做什么。

1.4. 异常的类别

  • 按照产生源分类
    • CPU异常：由CPU产生、发现的异常
    • 模拟异常：由软件模拟产生，如throw、raise语句
  • 按照产生位置分类
    • 内核异常：在内核产生的异常
    • 用户异常：在用户空间产生的异常

1.5. 异常的处理流程

  • 记录异常信息（异常类型、异常发生的位置等）
  • 进行异常分发：寻找异常的处理函数
  • 异常处理：调用异常处理函数

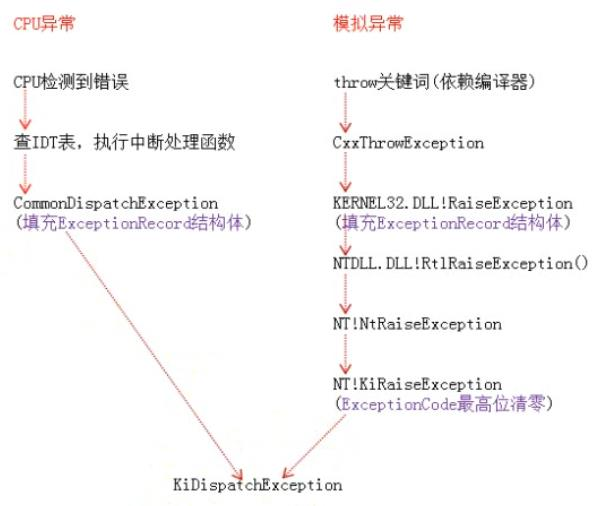

2. 记录异常信息

alt text

throw关键词和CxxThrowException为C语言的模拟异常特征，其它编程语言提供的模拟异常机制的这两点（关键词和初始调用函数）是不同的。

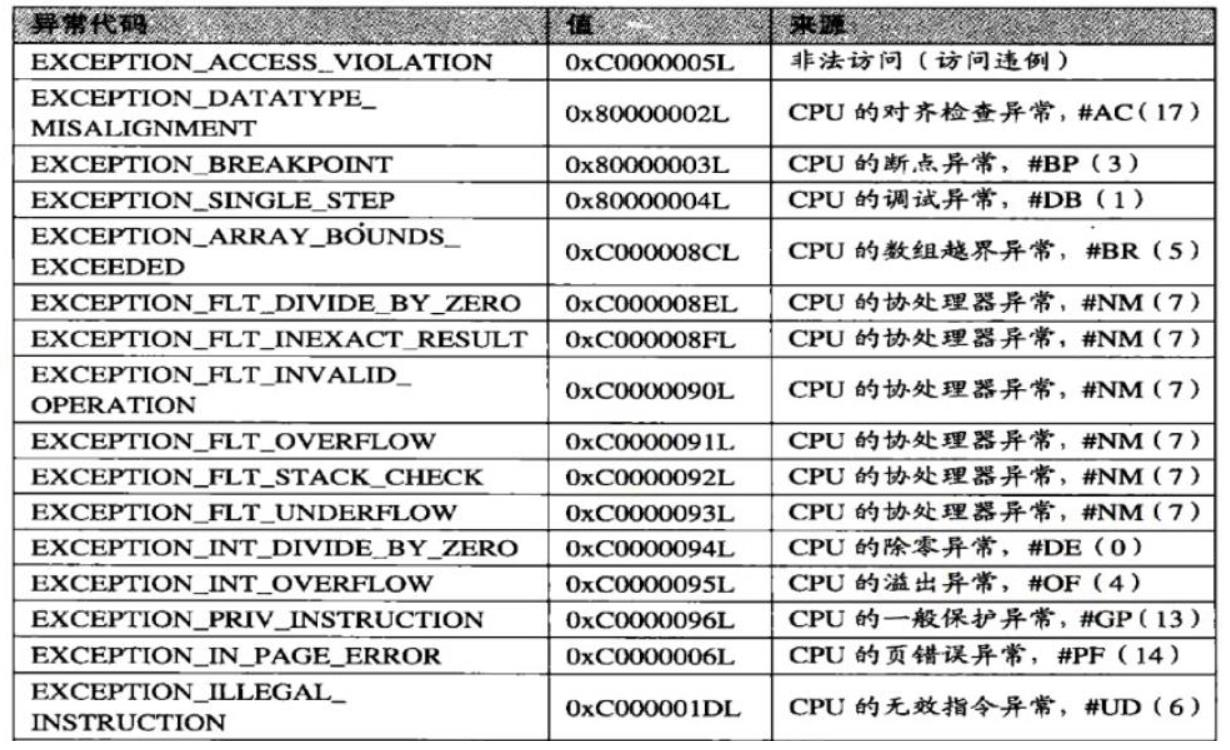

2.1. 异常类型代码

alt text

2.2. 模拟异常的特殊填充

模拟异常在填充ExceptionRecord结构体的时候，ExceptionCode为一个固定值，该值依赖于编译环境；ExceptionAddress也是固定值，为RaiseException函数的地址。

3. 异常分发：KiDispatchException

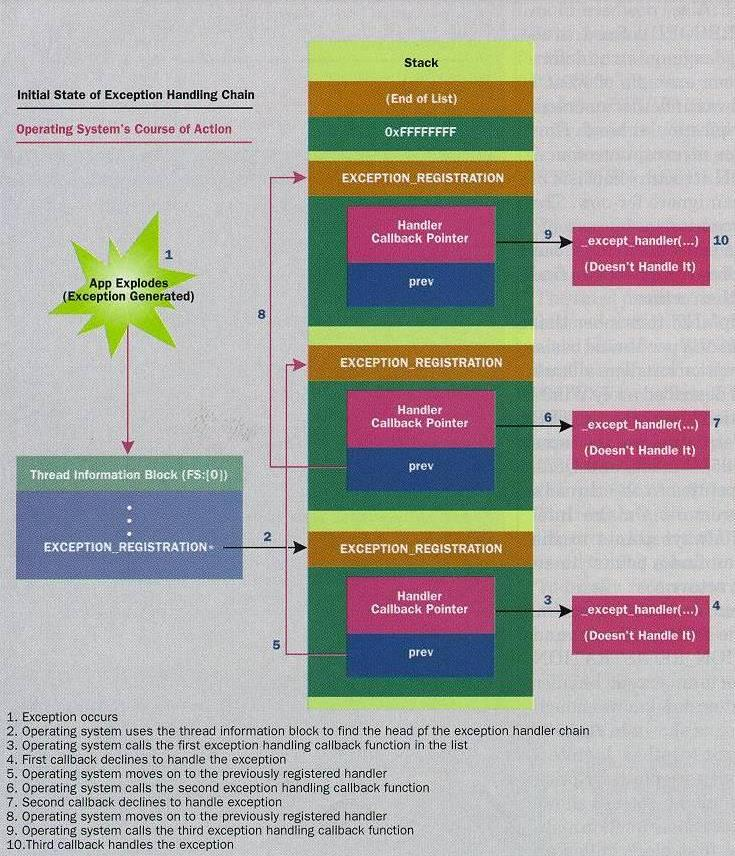

3.1. 异常回调函数在哪里

SEH是线程相关的，也就是说每个线程有它自己的异常处理回调函数。通过当前线程的FS:[0]可以找到TEB，进而找到一个_EXCEPTION_REGISTRATION_RECORD结构体链表（该结构一般位于栈中，零环和三环均使用该结构体，一个结构体对应一个异常处理函数），操作系统遍历该链表，以查找一个同意处理该异常的结构体（通过返回值表达是否同意处理），只要找到一个处理异常的函数，就会停止遍历。
alt text

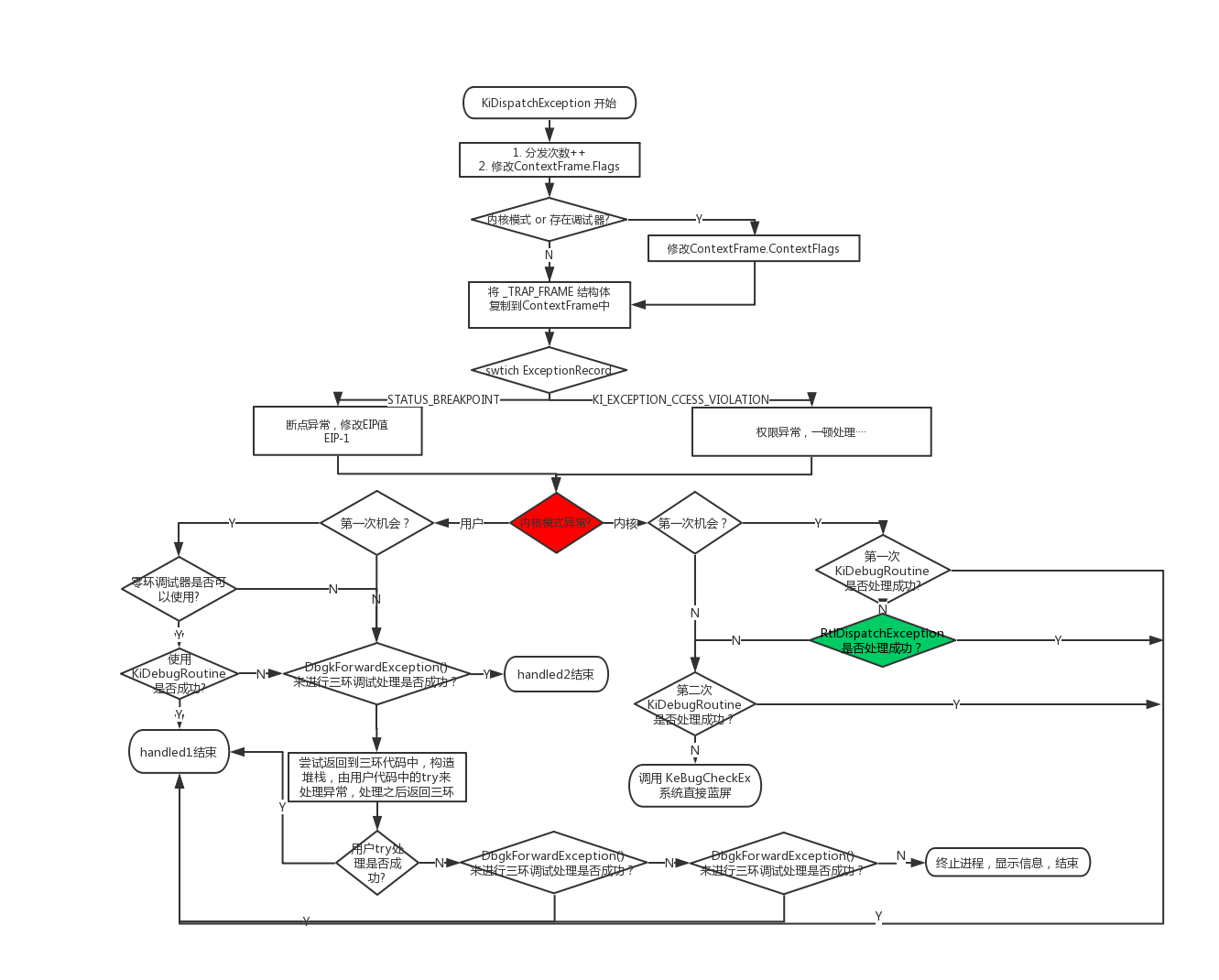

3.2. KiDispatchException

所有类型的异常均通过KiDispatchException函数分发。
alt text

  • KiDebugRoutine的函数：当内核的调试器启动时，它就帮我们把异常送往了内核调试器，而在未启动时，它只是一个“存根”函数（stub），返回一个False
  • 内核RtlDispatchException会遍历存于fs:[0]的内核异常链表调用异常处理函数
  • 用户和内核都存在RtlDispatchException函数，二者功能类似，但略有不同
  • 返回三环时，EIP指向KiUserExceptionDispatcher，进行用户态的分发

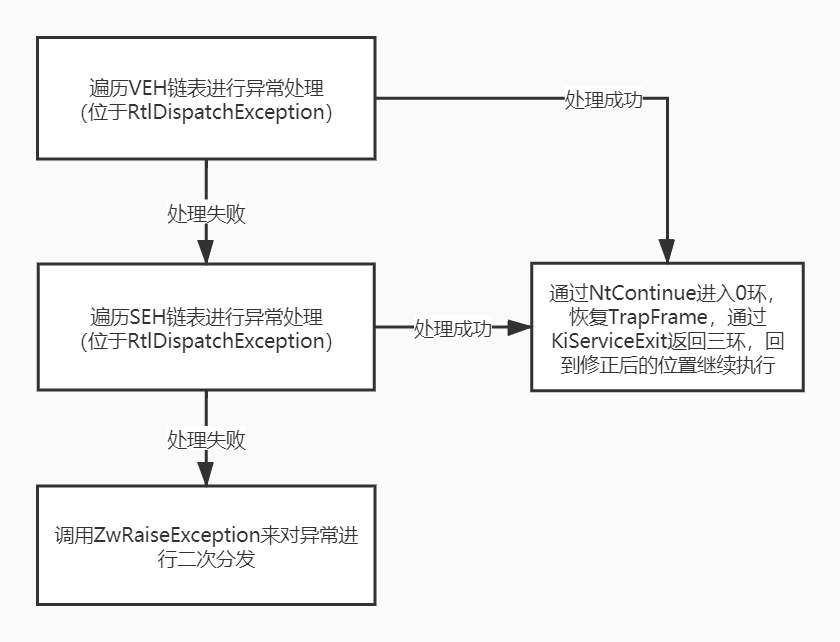

3.3. 用户态分发：KiUserExceptionDispatcher

alt text

  • 异常的二次分发即再次调用KiDispatchException（参数设置为第二次机会）
  • 在异常的处理过程中，如果再次发生异常或者对栈帧的检查发现了错误，也可能会进行异常的二次分发

3.3.1. VEH

从Windows XP开始，Windows的异常处理多了VEH（Vectored Exception Handler，向量化异常处理）机制。

  • VEH为全局，基于进程
  • 注册函数：PVOID AddVectoredExceptionHandler( ULONG FirstHandler, PVECTORED_EXCEPTION_HANDLER VectoredHandler)
  • VEH结点的结构：_VECTORED_EXCEPTION_NODE
  • 可以注册多个VEH，VEH结构体之间串成双向链表
  • 注册VEH时，可以指定其在链中的位置，不一定像 SEH那样必须按照注册的顺序压入栈中，因此，VEH使用起来更加灵活
  • VEH保存在堆中
  • unwind操作只对栈帧中的SEH链起作用，不会涉及VEH这种进程类的异常处理。

3.4. 展开（UNWIND）

展开操作是为了避免在进行多次异常处理，甚至进行互相嵌套的异常处理时出现错误。

3.4.1. 局部展开

当被保护代码块由于continue、break、return等指令提前结束时，会在结束之前调用local_unwind函数进行局部展开（其实就是调用finally代码块，进行清理工作，并移除异常处理程序）。

3.4.2. 全局展开

发生异常时，在操作系统寻找到处理异常的函数之后，操作系统会重新从异常发生位置开始遍历异常记录结构体链表（此次遍历的ExceptionRecord.ExceptionCode被设置为2即EH_UNWINDING），并依次进行局部展开，最后再执行异常回调函数。

4. 异常处理

4.1. 函数格式

1
2
3
4
5
6
EXCEPTION_DISPOSITION __cdecl _except_handler(
    struct _EXCEPTION_RECORD *ExceptionRecord,    //异常处理结构体，其中包含异常类型代码和异常发生地址等信息
    void * EstablisherFrame,                      //异常信息
    struct _CONTEXT *ContextRecord,               //异常发生时的上下文
    void * DispatcherContext
);

4.2. 函数返回值

  • 成功处理异常，返回EXCEPTION_CONTINUE_EXECUTION（-1），引起错误的那条指令应该被重新执行
  • 未能成功处理异常，返回EXCEPTION_CONTINUE_SEARCH（0）
  • 展开过程相关，ExceptionNestedException
  • 展开过程相关，ExceptionCollidedUnwind
  • …

5. 编译器层面的异常处理机制

5.1. 代码形式

1
2
3
4
5
6
7
8
9
10
11
12
//挂入异常处理
__try{
    //被保护的代码
    //
}
__except(过滤器表达式){
    //异常处理函数代码
    //
}
//try只能和except和finally中的任意一个进行搭配
__try{}
__finally{}    //清理工作，对应展开（UNWIND），其中的代码一定会得到执行，除非finally之前直接exit退出程序

在一个函数中，一个__try块中的所有代码就通过创建在这个函数的堆栈帧上的一个EXCEPTION_REGISTRATION结构来保护。在函数的入口处，这个新的EXCEPTION_REGISTRATION结构被放在异常处理程序链表的头部。在__try块结束后，相应的 EXCEPTION_REGISTRATION结构从这个链表的头部被移除。形如MOV DWORD PTR FS:[00000000],ESP和MOV DWORD PTR FS:[00000000],ECX的代码就标志着正在进入或者退出一个__try块。

5.2. 过滤器表达式

except括号内可以是函数、表达式、立即数等等，该表达式并非被操作系统直接调用（被__except_handler3函数调用），它的值提供了异常过滤功能，必须是以下三个值：

  • EXCEPTION_EXECUTE_HANDLER（1）执行代码
  • EXCEPTION_CONTINUE_SEARCH（0）寻找下一个异常处理函数
  • EXCEPTION_CONTINUE_EXECUTION（-1）返回出错位置继续执行

5.3. VC++的拓展：VC_EXCEPTION_REGISTRATION

VC6拓展了结构体_EXCEPTION_REGISTRATION_RECORD为VC_EXCEPTION_REGISTRATION，以实现在一个函数内，无论嵌套或者重复使用try{}多少次，都只注册一个异常处理函数（__except_handler3），挂入一个异常处理结构体（递归函数除外，每次递归都会注册新的异常处理函数，挂入新的异常处理结构体）。紧跟着扩展的EXCEPTION_REGISTRATION结构下面，Visual C++压入了另外两个值。一个是指向EXCEPTION_POINTERS结构（一个标准的Win32 结构）的指针。这个指针就是调用GetExceptionInformation这个API时返回的指针。GetExceptionInformation其实是一个编译器内联函数，其对应汇编代码为MOV EAX,DWORD PTR [EBP-14]。GetExceptionCode函数也类似，他对应汇编代码为MOV EAX,DWORD PTR [EBP-14]、MOV EAX,DWORD PTR [EAX]和MOV EAX,DWORD PTR [EAX]。一个是ESP的值，压入指令为MOV DWORD PTR [EBP-18H],ESP。最后栈帧结构如下：

1
2
3
4
5
6
7
EBP-18 栈帧中的标准ESP
EBP-14 EXCEPTION_POINTERS指针，GetExceptionInformation
EBP-10 指向前一个EXCEPTION_REGISTRATION结构
EBP-0C handler函数地址
EBP-08 scopetable数组指针
EBP-04 trylevel
EBP-00 _ebp

5.3.1. __except_handler3

发生异常之后，该函数会接管代码。然后根据_index选择scopetable中对应的scopetable_entry，并调用lpfnFilter、lpfnHandler函数。如果异常未得到处理，需要寻找下一个异常处理函数，则根据prev_entryindex向上查找并调用，直到prev_entryindex值为-1即无上层。

5.4. 未处理异常

对于未得到处理的异常，最后还有两道防线。

5.4.1. 第一道防线：VC++

VC++库源代码中的CRT0.C文件表明VC++会对main或WinMain的调用也添加一层try{}块的封装，其过滤器表达式代码可以在WINXFLTR.C文件中找到。

5.4.2. 第二道防线：kernel32.dll

进程从kernel32.dll!BaseProcessStart开始执行，线程从kernel32.dll!BaseThreadStart开始执行，这两个函数都会在一开始添加一个SEH，来作为程序的最后一道异常防线，防止出现异常无法得到处理的情况。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
// 伪代码
BaseProcessStart( PVOID lpfnEntryPoint )
{
    DWORD retValue;
    DWORD currentESP;
    DWORD exceptionCode;
    currentESP = ESP;
    __try
    {
        NtSetInformationThread( GetCurrentThread(), ThreadQuerySetWin32StartAddress, &lpfnEntryPoint, sizeof(lpfnEntryPoint) );
        retValue = lpfnEntryPoint();
        ExitThread( retValue );
    }
    __except( exceptionCode = GetExceptionInformation(), UnhandledExceptionFilter( GetExceptionInformation() ) )
    {
        ESP = currentESP;
        // 普通进程，结束进程
        if ( !_BaseRunningInServerProcess )
            ExitProcess( exceptionCode );
        // 服务，结束线程
        else
            ExitThread( exceptionCode );
    }
}

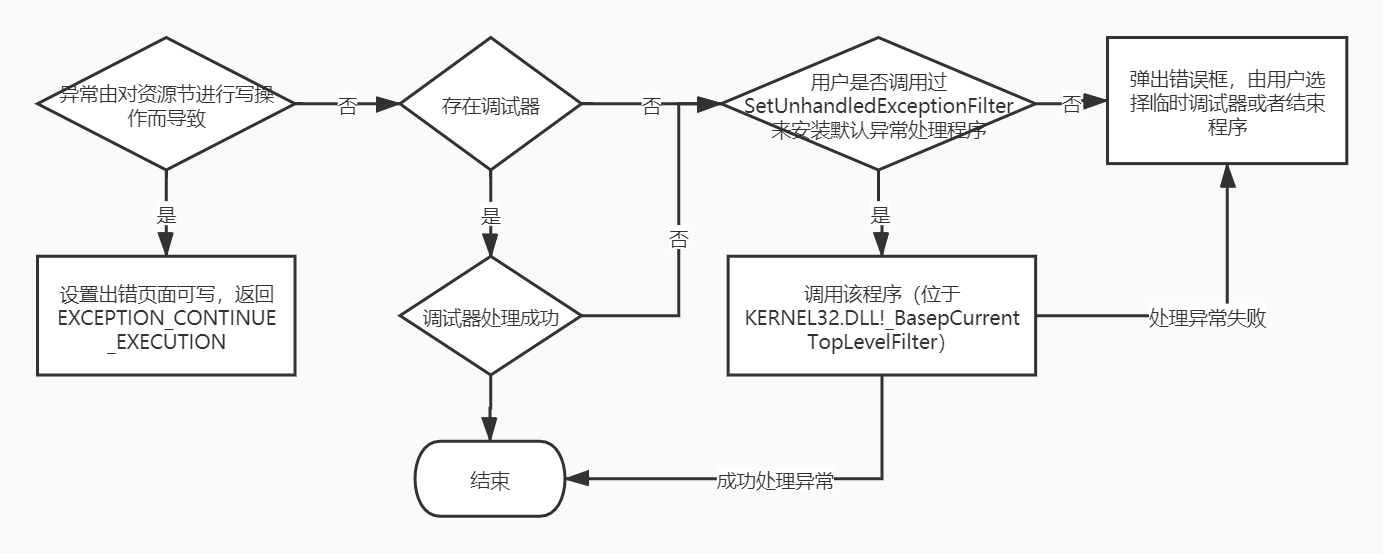

5.4.3. 过滤器表达式：UnhandledExceptionFilter函数

alt text
